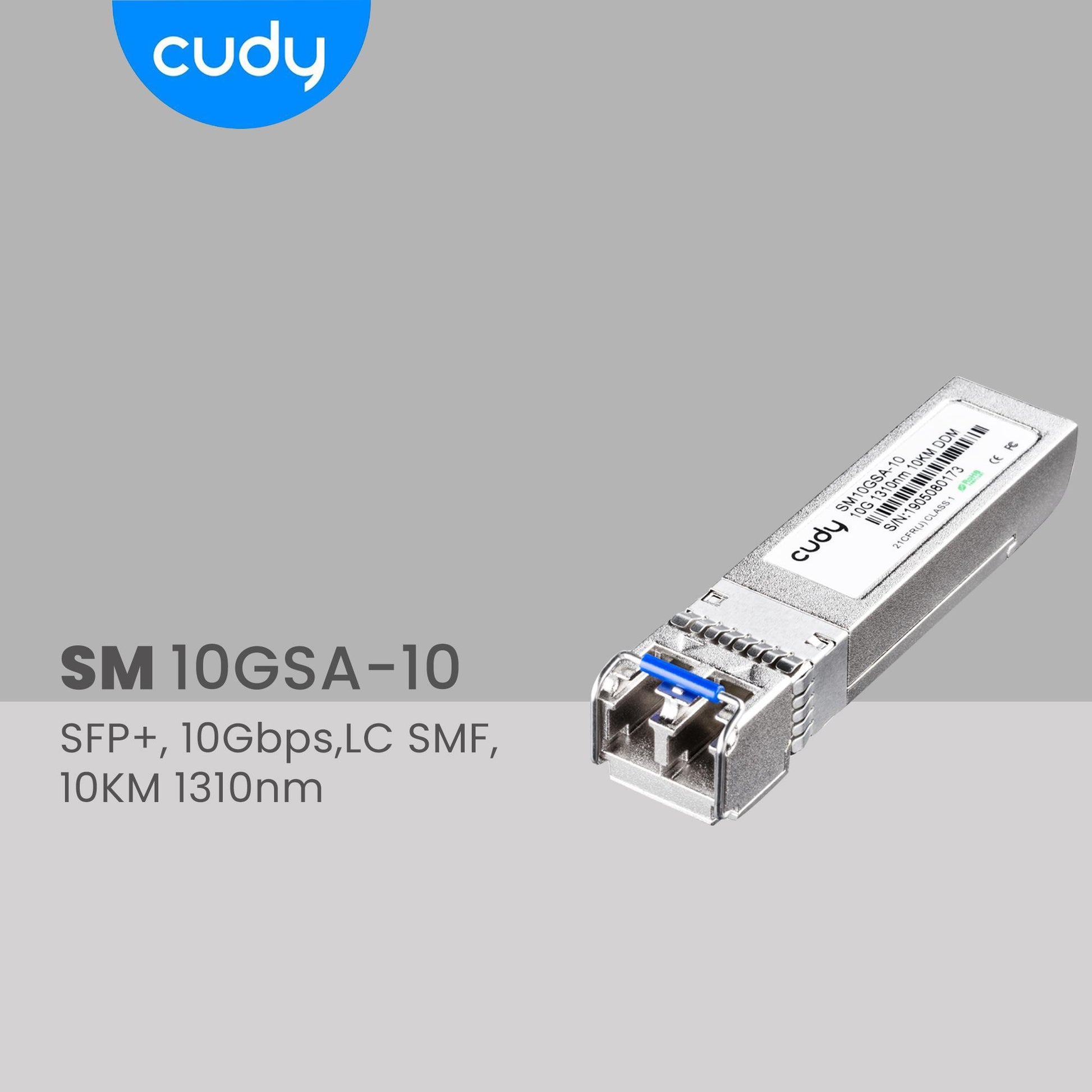

Cudy SM10GSA-10 SFP+,10Gbps,LC SMF,10KM 1310nm Endüstriyel SFP+ Modül Metal Switch
Ücresiz Kargo
Teknoraks müşteri hizmeti güvencesi
Teknoraks ayrıcalıklı teknik servis hizmeti
Kurumsal satışa özel fiyatlar
14 gün içerisinde iade hakkı
Taksit Seçenekleri
Bankaya göre değişiklik göstermekte olup ödeme aşamasında taksit seçeneklerinizi görebilirsiniz.
Ürün Açıklaması

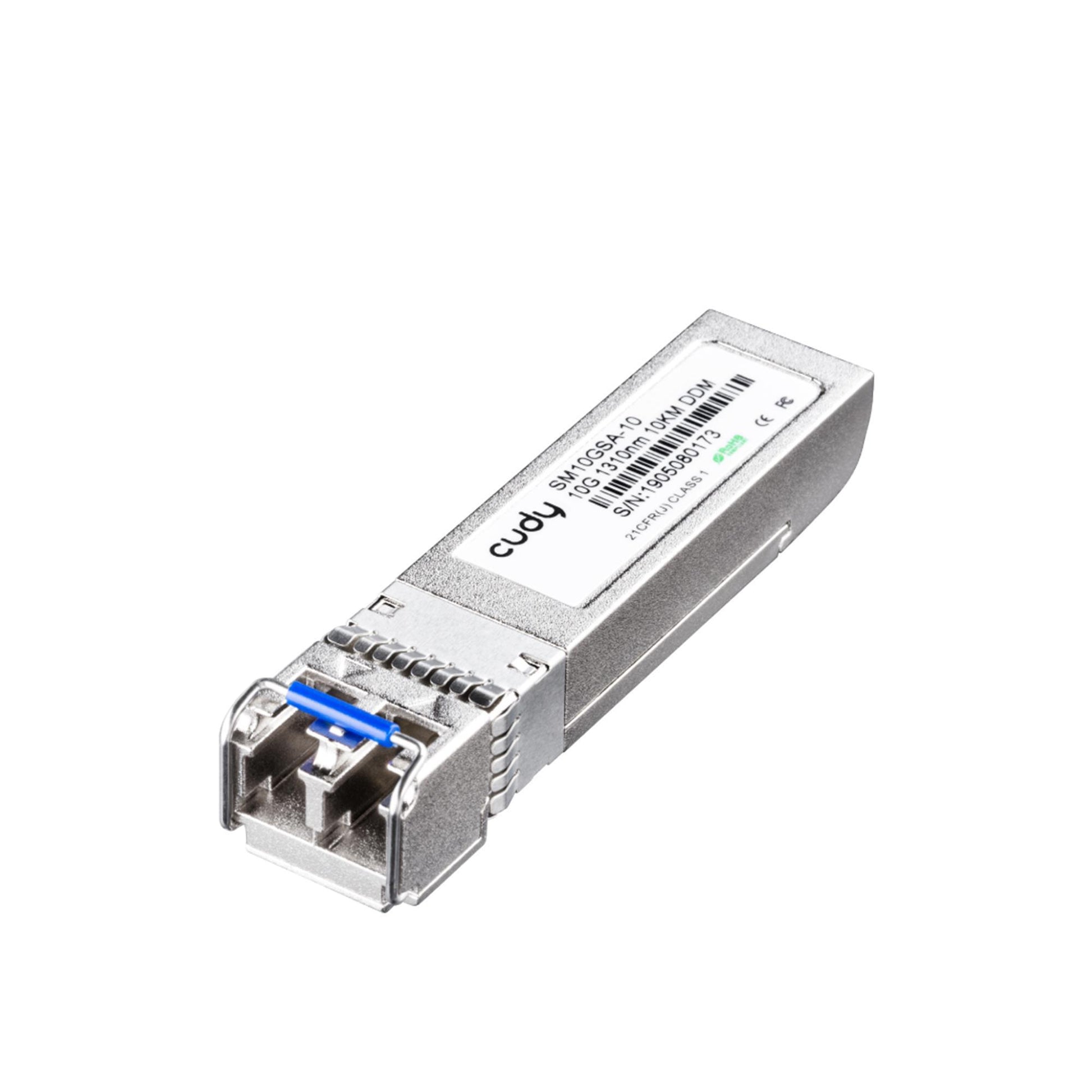

Cudy SM10GSA-10 SFP+,10Gbps,LC SMF,10KM 1310nm Endüstriyel SFP+ Modül
● SFP+, 10Gbps,LC SMF,10KM 1310nm
● Cudy 10G SFP+ SM10GSA-10 10 km'ye kadar Tek Modlu fiber dağıtımlar için tasarlanmış bir çift yönlü SFP modüldür. Uzun mesafeli fiber bağlantılar için veya Switchler,
● Routerlar ve medya dönüştürücüler(Media Converter)) arasında Uplink sağlamak için kullanılır
● SM10GSA-10 KüçükBakırForm Faktörlü (SFP) transceiver'lar, SFP Multi Source Agreement (MSA) standartlarına dayanmaktadır. IEEE Std 802.3'de belirtilen 10base-T /
● 100base-Tx standartları ile uyumludur. SFP-100BASE-T, bağlantı göstergesi olarak SFP'nin RX_LOS pimini kullanır. Eğer SFP'nin TX_DISABLE pimini çekerseniz, SWITCH IC sıfırlanır
● Kablo uzunluğu
|
Line Side |
Cable |
Reach |
Host Interface |
|
10base-T |
CAT5 |
200m |
100base-FX |
|
100base-Tx |
CAT5 |
100m |
100base-FX |

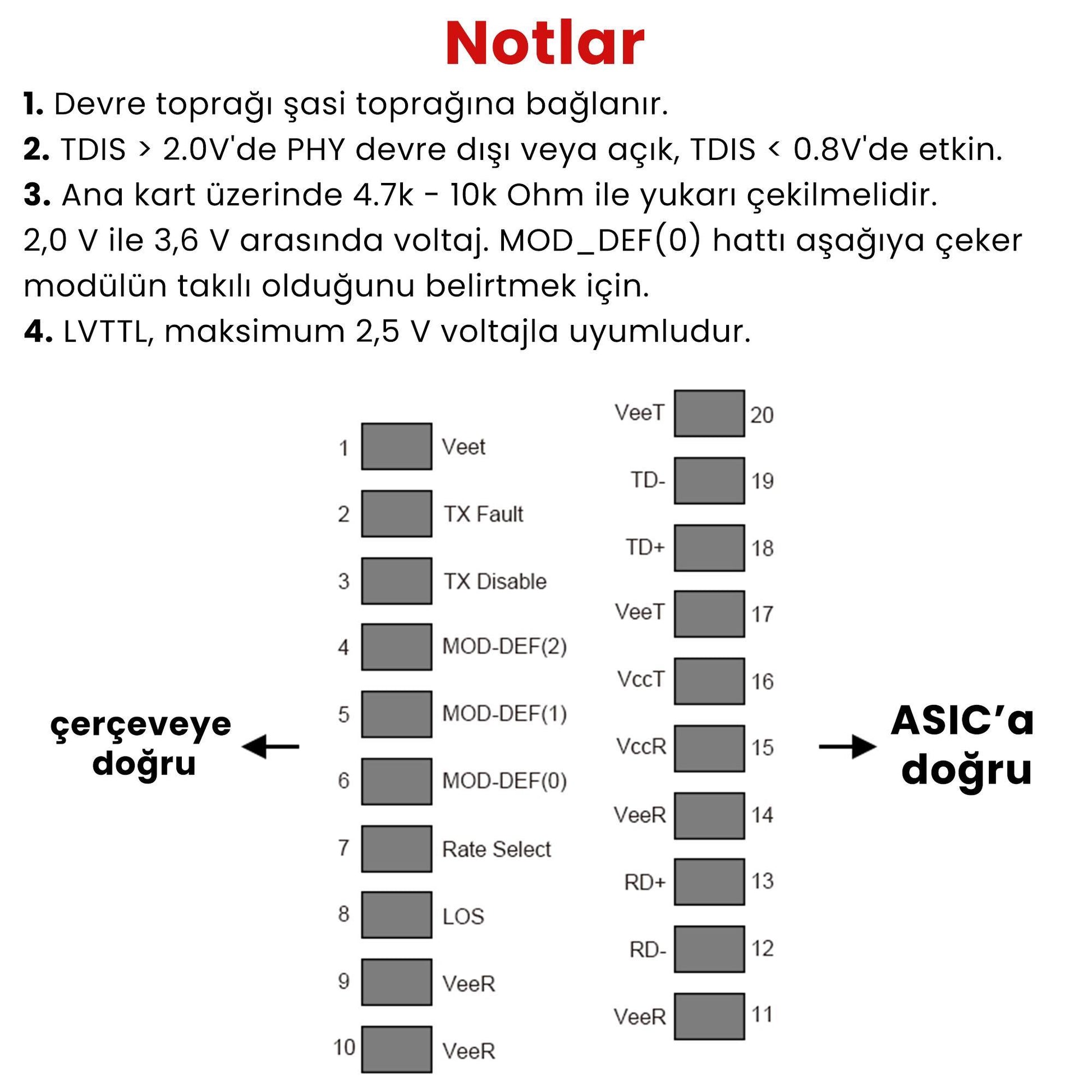

Ana Bilgisayar Konektörü Pin Çıkışına SFP
|
Pin |
Symbol |
Name/Description |
Ref |
|
1 |
VEET |
Transmitter Ground (Common with Receiver Ground) |
1 |
|
2 |
TFAULT |
Transmitter Fault. Not supported. |
|
|
3 |
TDIS |
Transmitter Disable. Laser output disabled on high or open. |
2 |
|
4 |
MOD_DEF(2) |
Module Definition 2. Data line for Serial ID. |
3 |
|
5 |
MOD_DEF(1) |
Module Definition 1. Clock line for Serial ID. |
3 |
|
6 |
MOD_DEF(0) |
Module Definition 0. Grounded within the module. |
3 |
|
7 |
Rate Select |
No connection required |
|
|
8 |
LOS |
High indicates no linked. low indicates linked. |
4 |
|
9 |
VEER |
Receiver Ground (Common with Transmitter Ground) |
1 |
|
10 |
VEER |
Receiver Ground (Common with Transmitter Ground) |
1 |
|
11 |
VEER |
Receiver Ground (Common with Transmitter Ground) |
1 |
|
12 |
RD- |
Receiver Inverted DATA out. AC Coupled |
|
|
13 |
RD+ |
Receiver Non-inverted DATA out. AC Coupled |
|
|
VEER |
Receiver Ground (Common with Transmitter Ground) |
1 |
|
|
15 |
VCCR |
Receiver Power Supply |
|
|
16 |
VCCT |
Transmitter Power Supply |
|
|
17 |
VEET |
Transmitter Ground (Common with Receiver Ground) |
1 |
|
18 |
TD+ |
Transmitter Non-Inverted DATA in. AC Coupled. |
|
|
19 |
TD- |
Transmitter Inverted DATA in. AC Coupled. |
|
|
20 |
VEET |
Transmitter Ground (Common with Receiver Ground) |
1 |
notlar:
1. Devre toprağı şasi toprağına bağlanır
2. TDIS > 2.0V'de PHY devre dışı veya açık, TDIS < 0.8V'de etkin
3. Ana kart üzerinde 4.7k - 10k Ohm ile yukarı çekilmelidir.
2,0 V ile 3,6 V arasında voltaj. MOD_DEF(0) hattı aşağıya çeker
modülün takılı olduğunu belirtmek için.
4. LVTTL, maksimum 2,5 V voltajla uyumludur.
+3.3V Volt Elektrik Güç Arayüzü
SFP-100BASE-Tx, 3,3 V +/- %5 giriş voltajı aralığına sahiptir. 4V maksimum
sürekli çalışma için gerilime izin verilmez.
|
+3.3 Volt Electrical Power Interface |
||||||
|
Parameter |
Symbol |
Min |
Typ |
Max |
unit |
Notes/Conditions |
|
Supply Current |
Is |
|
- |
300 |
mA |
1,0 W maksimum güç bitti tam voltaj aralığı ve sıcaklık. Aşağıdaki uyarı notuna bakın |
|
Input Voltage |
Vcc |
3.13 |
3.3 |
3.47 |
V |
Referenced to GND |
|
Maximum Voltage |
Vmax |
|
|
4 |
V |
|
|
Surge Current |
Isurge |
|
TBD |
|
mA |
Sabit durumun üzerinde sıcak fiş akım. Aşağıdaki uyarı notuna bakın |
Dikkat: Güç tüketimi ve dalgalanma akımı, SFP MSA'da belirtilen değerlerden daha yüksektir.
Düşük Hızlı Sinyaller
MOD_DEF(1) (SCL) ve MOD_DEF(2) (SDA), açık boşaltma CMOS sinyalleridir (bkz. bölüm VII, "Seri İletişim Protokolü"). Hem MOD_DEF(1) hem de MOD_DEF(2), host_Vcc'ye çekilmelidir.
|
Düşük Hız Sinyalleri, Elektronik Özellikler |
|||||
|
Parameter |
Symbol |
Min |
Max |
unit |
Notes/Conditions |
|
SFP Output LOW |
VOL |
0 |
0.5 |
V |
4.7k to 10k pull-up to host_Vcc, measured at host side of connector |
|
SFP Output HIGH |
VOH |
host_Vcc -0.5 |
host_Vcc + 0.3 |
V |
4.7k to 10k pull-up to host_Vcc, measured at host side of connector |
|
SFP Input LOW |
VIL |
0 |
0.8 |
V |
4.7k to 10k pull-up to Vcc, measured at SFP side of connector |
|
SFP Input HIGH |
VIH |
2 |
Vcc + 0.3 |
V |
4.7k to 10k pull-up to Vcc, measured at SFP side of connector |
Yüksek Hızlı Elektrik Arayüzü
Tüm yüksek hızlı sinyaller dahili olarak AC bağlantılıdır
|
Yüksek Hızlı Elektrik Arayüzü, İletim Hattı-SFP |
||||||
|
Parameter |
Symbol |
Min |
Typ |
Max |
unit |
Notes/Conditions |
|
Line Frequency |
fL |
|
125 |
|
MHz |
5-level encoding, per IEEE 802.3 |
|
Tx Output Impedance |
Zout,TX |
|
100 |
|
Ohm |
Differential, for all frequencies between 1MHz and 125MHz |
|
Rx Input Impedance |
Zin,RX |
|
100 |
|
Ohm |
Differential, for all frequencies between 1MHz and 125MHz |
|
Yüksek Hızlı Elektrik Arayüzü, Host-SFP |
||||||
|
Parameter |
Symbol |
Min |
Typ |
Max |
unit |
Notes/Conditions |
|
Single ended data input swing |
Vinsing |
250 |
|
1200 |
mV |
Single ended |
|
Single ended data output swing |
Voutsing |
350 |
|
800 |
mV |
Single ended |
|
Rise/Fall Time |
Tr,Tf |
|
- |
|
psec |
20%-80% |
|
Tx Input Impedance |
Zin |
|
50 |
|
Ohm |
Single ended |
|
Rx Output Impedance |
Zout |
|
50 |
|
Ohm |
Single ended |
Genel Özellikler
|
General |
||||||
|
Parameter |
Symbol |
Min |
Typ |
Max |
unit |
Notes/Conditions |
|
Data Rate |
BR |
10 |
|
100 |
Mb/sec |
IEEE 802.3 compatible. See Notes 1,2 below |
Notlar: Saat toleransı +/- 50 ppm'dir
Çevresel özellikler
Otomatik geçiş algılama etkinleştirildi. Harici çapraz kablo gerekli değildir
|
Çevresel özellikler |
||||||
|
Parameter |
Symbol |
Min |
Typ |
Max |
unit |
Notes/Conditions |
|
Operating Temperature |
Top |
-40 |
|
85 |
°C |
Case temperature |
|
Storage Temperature |
Tsto |
-40 |
|
85 |
°C |
Ambient temperature |

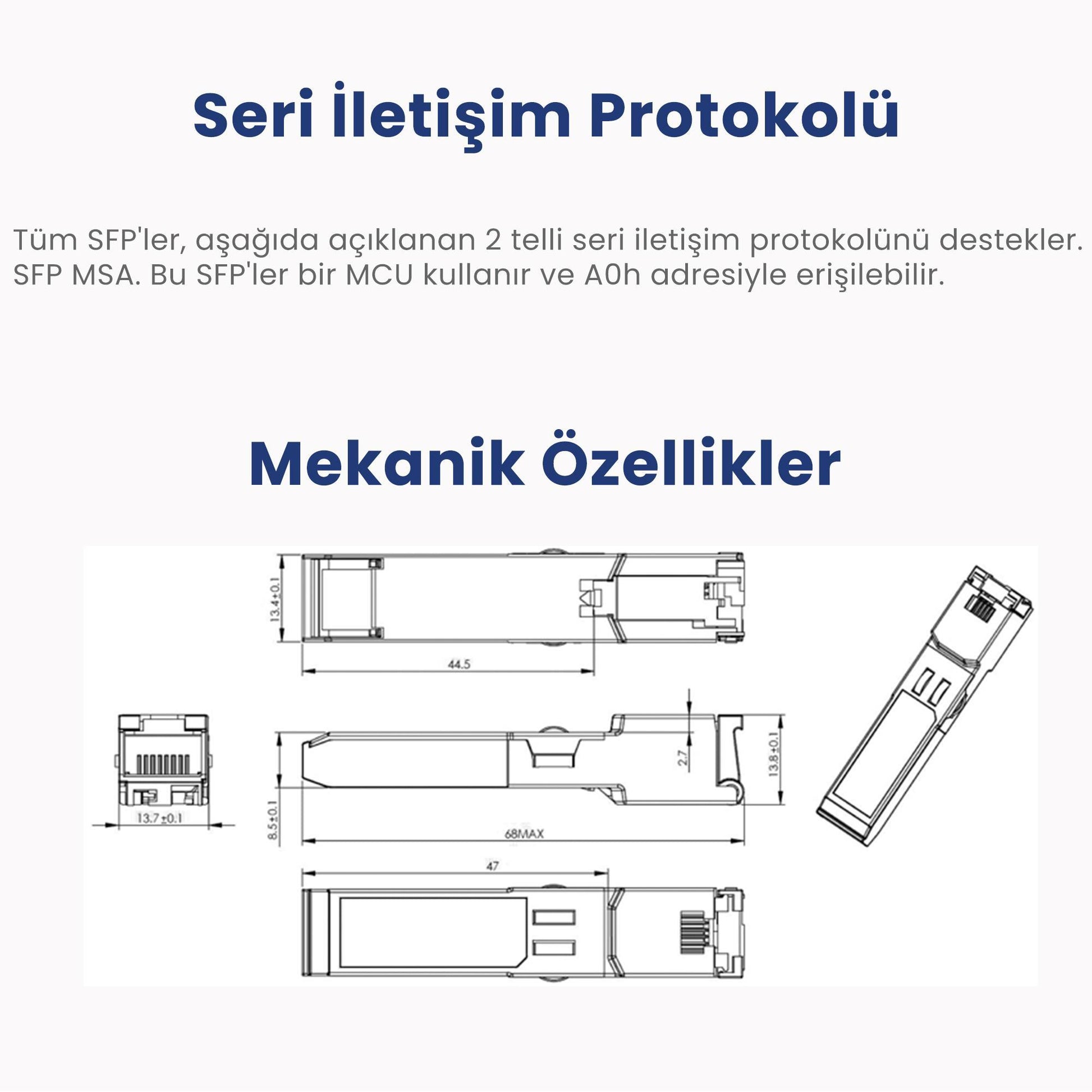

Seri İletişim Protokolü
Tüm SFP'ler, aşağıda açıklanan 2 telli seri iletişim protokolünü destekler. SFP MSA. Bu SFP'ler bir MCU kullanır ve A0h adresiyle erişilebilir.
|
Serial Bus Timing, Requirements |
||||||
|
Parameter |
Symbol |
Min |
Typ |
Max |
unit |
Notes/Conditions |
|
I2C Clock Rate |
|
0 |
|
200,000 |
Hz |
|
